(전자회로) Mosfet Current Source(Early Voltage 고려)

Korean 마스크맨 2014. 11. 11. 16:31

참 쉬운 내용이었는 데 마지막 식은 지난번에 왜 이해를 잘 못했는지 잘 모르겠다. ㅋㅋㅋ

뭐 지났지만 이해를 했으니까 다행이다.

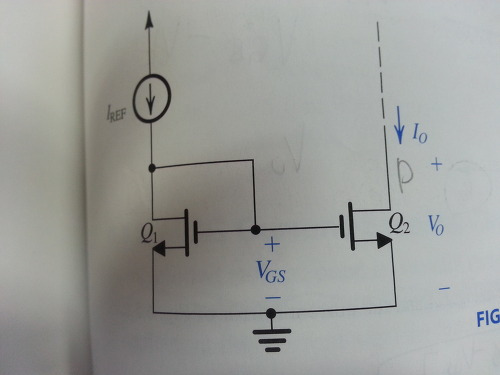

Q1 과 Q2는 matched transistor다



두 트랜지스터가  MATCH이기 때문에 VOV1 = VOV2, VA1 = VA2



VA2 >> VO 이면 (VA2 + VO)는  VA2로 근사할 수 있다.  (Vo - VGS) / (VA2 ) << 1

라는 조건과   1/(1-x) = 1 + x (when x << 1) 라는 점을 이용하면 위의 식은


 가 된다


그래서  최종적으로 출력 전류는 다음과 같이 표현될 수 있다.  (Early voltage를 고려햇을 때)
