Current Mirror Circuit with improved performance

전류원은 IC amplifier에 있어서 굉장히 중요한 역할을 한다.

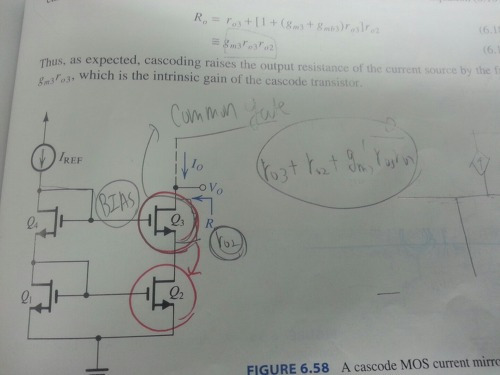

1) Cascode MOS mirror

<뭔 말인지는 모르겠지만.... 책에서 이렇게 설명을 하고 있어서....>

위 그림에서 Q4가 회로에 바이어스를 걸어주는 역할을 한다. Q1과 Q2는 가장 기본적인 전류 거울을 형성하고 있다.  Q1과 Q4는 1/gm 의 저항으로 출력 저항에 큰 영향을 미치지 않는다. 그래서 Q1과 Q4는 그라운드로 둬도 별 상관 없다. 그래서 출력 저항은 공통 게이트의 출력 저항을 구하는 방법과 같아 지게 된다.

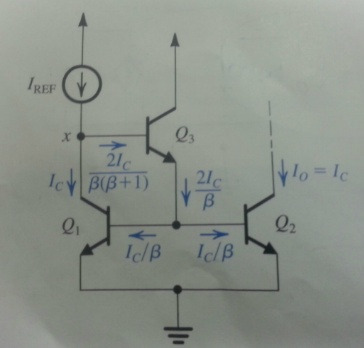

2) Bipolar mirror with Base-current Compensation

<그림만 잘 이해하면 됩니다. 전류 흐름 따라가기...>

3) Wilson Current Mirror

<이것도 그림만 잘 따라가면 됩니다.>

4) Wilson Mos Mirror

여기서는 ro1이 있는 Q1 트랜지스터의 드레인 단에 gm*v만큼의 전류가 흐르는 것을 알면 됩니다. 그래서 ro1에 흘러 들어가는 전류가 [ix - gm*v] 인 것을 알 수 있습니다. 그러면

v는 ro1 * 이 전류의 값으로 하면 됩니다. 책에 나와 있는 식은 잘못 된 것 같은데..



이렇게 된다.

그리고 회로의 왼쪽 부분에 -ix*ro2는 그 지점의 전압 값이다. 그래서 id 는 Q3의 게이트 단과 소스 단의 전압 차에 gm3를 곱한 값이다.

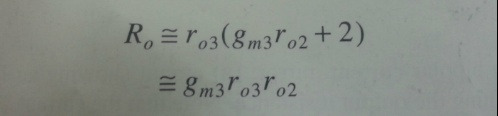

그래서 output 저항 vx/ix을 구하면 근사적은 gm3 ro3 ro2 이된다.

5) Widlar Current

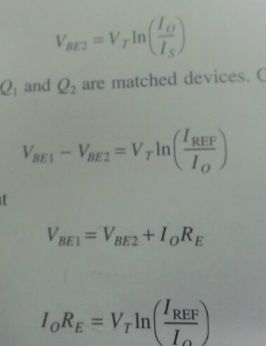

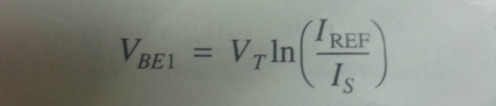

다른 전류원으로 작동하는 회로와의 가장 큰 차이점은 에미터 단에 RE가 추가된다. Base로 들어가는 전류를 무시하면 다음과 같은 식을 세울 수 있다.
